場效應晶體管（Field Effect Transistor縮寫(FET)）簡稱場效應管。主要有兩種類型（junction FET—JFET)和金屬 - 氧化物半導體場效應管（metal-oxide semiconductor FET，簡稱MOS-FET）。由多數載流子參與導電，也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。
場效應管（FET）是利用控制輸入回路的電場效應來控制輸出回路電流的一種半導體器件，并以此命名。
由于它僅靠半導體中的多數載流子導電，又稱單極型晶體管。FET 英文為Field Effect Transistor，簡寫成FET。
mos管是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
場效應管mos管結構與工作原理

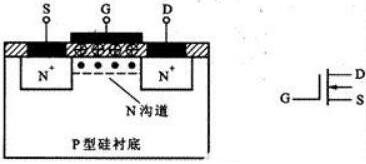

N溝道MOS管結構示意圖和符號
場效應mos管三極管分為：增強型（又有N溝道、P溝道之分）及耗盡型（分有N溝道、P溝道）。N溝道增強型MOSFET的結構示意圖和符號見上圖。其中：電極 D（Drain） 稱為漏極，相當雙極型三極管的集電極；
電極 G（Gate） 稱為柵極，相當于的基極；
電極 S（Source）稱為源極，相當于發射極。

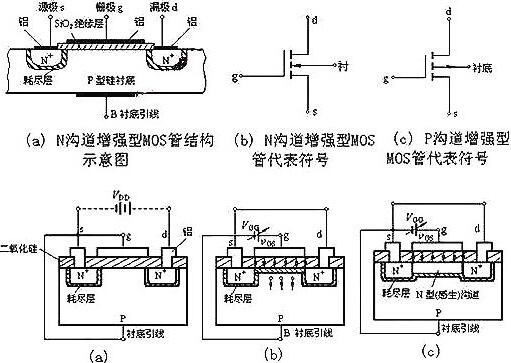

場效應mos管N溝道增強型結構
場效應mos管N溝道增強型結構，在一塊摻雜濃度較低的P型硅襯底上，制作兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，分別作漏極d和源極s。然后在半導體表面覆蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極,作為柵極g。襯底上也引出一個電極B，這就構成了一個N溝道增強型MOS管。MOS管的源極和襯底通常是接在一起的(大多數管子在出廠前已連接好)。它的柵極與其它電極間是絕緣的。
圖、(b)分別是它的結構示意圖和代表符號。代表符號中的箭頭方向表示由P(襯底)指向N(溝道)。P溝道增強型MOS管的箭頭方向與上述相反，如圖所示。
場效應mos管N溝道增強型工作原理
（1）vGS對iD及溝道的控制作用
① vGS=0 的情況
從圖1(a)可以看出，增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即使加上漏——源電壓vDS，而且不論vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。
② vGS>0 的情況
若vGS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體表面的由柵極指向襯底的電場。這個電場能排斥空穴而吸引電子。
排斥空穴：使柵極附近的P型襯底中的空穴被排斥，剩下不能移動的受主離子(負離子)，形成耗盡層。吸引電子：將 P型襯底中的電子（少子）被吸引到襯底表面。
（2）導電溝道的形成：
當vGS數值較小，吸引電子的能力不強時，漏——源極之間仍無導電溝道出現，如圖1(b)所示。vGS增加時，吸引到P襯底表面層的電子就增多，當vGS達到某一數值時，這些電子在柵極附近的P襯底表面便形成一個N型薄層，且與兩個N+區相連通，在漏——源極間形成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。vGS越大，作用于半導體表面的電場就越強，吸引到P襯底表面的電子就越多，導電溝道越厚，溝道電阻越小。
開始形成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。
上面討論的N溝道MOS管在vGS＜VT時，不能形成導電溝道，管子處于截止?fàn)顟B(tài)。只有當vGS≥VT時，才有溝道形成。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。溝道形成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。

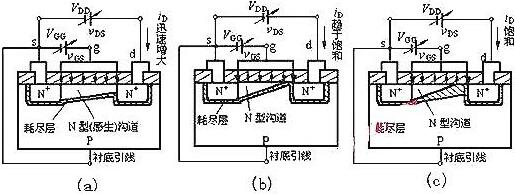

vDS對iD的影響
如圖所示，當vGS>VT且為一確定值時，漏——源電壓vDS對導電溝道及電流iD的影響與結型場效應管相似。
漏極電流iD沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等，靠近源極一端的電壓最大，這里溝道最厚，而漏極一端電壓最小，其值為VGD=vGS－vDS，因而這里溝道最薄。但當vDS較小（vDS
隨著vDS的增大，靠近漏極的溝道越來越薄，當vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)時，溝道在漏極一端出現預夾斷，如圖2(b)所示。再繼續增大vDS，夾斷點將向源極方向移動，如圖2(c)所示。由于vDS的增加部分幾乎全部降落在夾斷區，故iD幾
乎不隨vDS增大而增加，管子進入飽和區，iD幾乎僅由vGS決定。

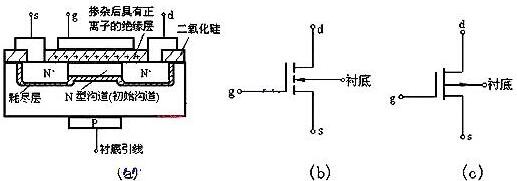

場效應mos管N溝道耗盡型的基本結構
（1）結構：
N溝道耗盡型MOS管與N溝道增強型MOS管基本相似。
（2）區別：
耗盡型MOS管在vGS=0時，漏——源極間已有導電溝道產生，而增強型MOS管要在vGS≥VT時才出現導電溝道。
（3）原因：
制造N溝道耗盡型MOS管時，在SiO2絕緣層中摻入了大量的堿金屬正離子Na+或K+(制造P溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因此即使vGS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底表面也能感應生成N溝道(稱為初始溝道)，只要加上正向電壓vDS，就有電流iD。
如果加上正的vGS，柵極與N溝道間的電場將在溝道中吸引來更多的電子，溝道加寬，溝道電阻變小，iD增大。反之vGS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，iD減小。當vGS負向增加到某一數值時，導電溝道消失，iD趨于零，管子截止，故稱為耗盡型。溝道消失時的柵－源電壓稱為夾斷電壓，仍用VP表示。與N溝道結型場效應管相同，N溝道耗盡型MOS管的夾斷電壓VP也為負值，但是，前者只能在vGS<0的情況下工作。而后者在vGS=0，vGS>0。
場效應mos管P溝道耗盡型工作原理
P溝道MOSFET的工作原理與N溝道MOSFET完全相同，只不過導電的載流子不同，供電電壓極性不同而已。這如同雙極型三極管有NPN型和PNP型一樣。
場效應mos管發熱分析
場效應mos管，做電源設計，或者做驅動方面的電路，難免要用到MOS管。MOS管有很多種類，也有很多作用。做電源或者驅動的使用，當然就是用它的開關作用。

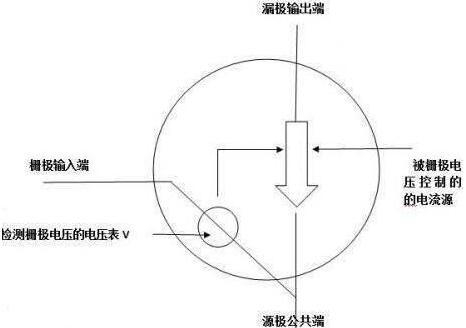

無論N型或者P型MOS管，其工作原理本質是一樣的。MOS管是由加在輸入端柵極的電壓來控制輸出端漏極的電流。MOS管是壓控器件它通過加在柵極上的電壓控制器件的特性，不會發生像三極管做開關時的因基極電流引起的電荷存儲效應，因此在開關應用中，MOS管的開關速度應該比三極管快。其主要原理如圖：
場效應mos管工作原理
在開關電源中常用MOS管的漏極開路電路，如圖2漏極原封不動地接負載，叫開路漏極，開路漏極電路中不管負載接多高的電壓，都能夠接通和關斷負載電流。是理想的模擬開關器件。這就是MOS管做開關器件的原理。當然MOS管做開關使用的電路形式比較多了。
NMOS管的開路漏極電路
在開關電源應用方面，這種應用需要MOS管定期導通和關斷。比如，DC-DC電源中常用的基本降壓轉換器依賴兩個MOS管來執行開關功能，這些開關交替在電感里存儲能量，然后把能量釋放給負載。我們常選擇數百kHz乃至1MHz以上的頻率，因?yàn)轭l率越高，磁性元件可以更小更輕。在正常工作期間，MOS管只相當于一個導體。因此，我們電路或者電源設計人員最關心的是MOS的最小傳導損耗。
我們經?？碝OS管的PDF參數，MOS管制造商采用RDS(ON)參數來定義導通阻抗，對開關應用來說，RDS(ON)也是最重要的器件特性。數據手冊定義RDS(ON)與柵極(或驅動)電壓VGS以及流經開關的電流有關，但對于充分的柵極驅動，RDS(ON)是一個相對靜態參數。一直處于導通的MOS管很容易發熱。另外，慢慢升高的結溫也會導致RDS(ON)的增加。MOS管數據手冊規定了熱阻抗參數，其定義為MOS管封裝的半導體結散熱能力。RθJC的最簡單的定義是結到管殼的熱阻抗。
發熱情況如下
1.電路設計的問題，就是讓MOS管工作在線性的工作狀態，而不是在開關狀態。這也是導致MOS管發熱的一個原因。如果N-MOS做開關，G級電壓要比電源高幾V，才能完全導通，P-MOS則相反。沒有完全打開而壓降過大造成功率消耗，等效直流阻抗比較大，壓降增大，所以U*I也增大，損耗就意味著發熱。這是設計電路的最忌諱的錯誤。
2.頻率太高，主要是有時過分追求體積，導致頻率提高，MOS管上的損耗增大了，所以發熱也加大了。
3.沒有做好足夠的散熱設計，電流太高，MOS管標稱的電流值，一般需要良好的散熱才能達到。所以ID小于最大電流，也可能發熱嚴重，需要足夠的輔助散熱片。
4.MOS管的選型有誤，對功率判斷有誤，MOS管內阻沒有充分考慮，導致開關阻抗增大。
MOS管導通特性
導通的意思是作為開關，相當于開關閉合。NMOS的特性，Vgs大于一定的值就會導通，適合用于源極接地時的情況（低端驅動），只要柵極電壓達到4V或10V就可以了。PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，雖然PMOS可以很方便地用作高端驅動，但由于導通電阻大，價格貴，替換種類少等原因，在高端驅動中，通常還是使用NMOS。
MOS開關管損失
不管是NMOS還是PMOS，導通后都有導通電阻存在，這樣電流就會在這個電阻上消耗能量，這部分消耗的能量叫做導通損耗。選擇導通電阻小的MOS管會減小導通損耗?，F(xiàn)在的小功率MOS管導通電阻一般在幾十毫歐左右，幾毫歐的也有。MOS在導通和截止的時候，一定不是在瞬間完成的。MOS兩端的電壓有一個下降的過程，流過的電流有一個上升的過程，在這段時間內，MOS管的損失是電壓和電流的乘積，叫做開關損失。
通常開關損失比導通損失大得多，而且開關頻率越快，損失也越大。導通瞬間電壓和電流的乘積很大，造成的損失也就很大?？s短開關時間，可以減小每次導通時的損失；降低開關頻率，可以減小單位時間內的開關次數。這兩種辦法都可以減小開關損失。
MOS管驅動
跟雙極性晶體管相比，一般認為使MOS管導通不需要電流，只要GS電壓高于一定的值，就可以了。這個很容易做到，但是，我們還需要速度。
在MOS管的結構中可以看到，在GS，GD之間存在寄生電容，而MOS管的驅動，實際上就是對電容的充放電。對電容的充電需要一個電流，因?yàn)閷﹄娙莩潆娝查g可以把電容看成短路，所以瞬間電流會比較大。選擇/設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。
第二注意的是，普遍用于高端驅動的NMOS，導通時需要是柵極電壓大于源極電壓。而高端驅動的MOS管導通時源極電壓與漏極電壓（VCC）相同，所以這時柵極電壓要比VCC大4V或10V。如果在同一個系統里，要得到比VCC大的電壓，就要專門的升壓電路了。很多馬達驅動器都集成了電荷泵，要注意的是應該選擇合適的外接電容，以得到足夠的短路電流去驅動MOS管。
上邊說的4V或10V是常用的MOS管的導通電壓，設計時當然需要有一定的余量。而且電壓越高，導通速度越快，導通電阻也越小。現在也有導通電壓更小的MOS管用在不同的領域里，但在12V汽車電子系統里，一般4V導通就夠用了。
