搞懂DC/DC電源怎么回事
DC/DC電源電路又稱為DC/DC轉換電路，其主要功能就是進行輸入輸出電壓轉換。一般我們把輸入電源電壓在72V以?xún)?nèi)的電壓變換過程稱為DC/DC轉換。常見的電源主要分為車載與通訊系列和通用工業與消費系列，前者的使用的電壓一般為48V、36V、24V等，后者使用的電源電壓一般在24V以下。
不同應用領域規律不同，如PC中常用的是12V、5V、3.3V，模擬電路電源常用5V 15V，數字電路常用3.3V等，現在的FPGA、DSP還用2V以下的電壓，諸如1.8V、1.5V、1.2V等。在通信系統中也稱二次電源，它是由一次電源或直流電池組提供一個直流輸入電壓，經DC/DC變換以后在輸出端獲一個或幾個直流電壓。
02
需要知道的DC/DC轉換電路分類
DC/DC轉換電路主要分為以下三大類：
穩壓管穩壓電路。
線性 (模擬)穩壓電路。
開關型穩壓電路
03
最簡單的穩壓管電路設計方案

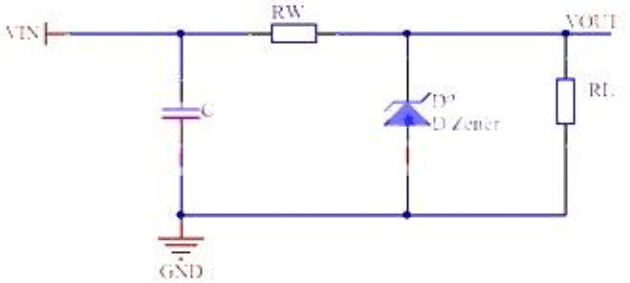

穩壓管穩壓電路電路結構簡單，但是帶負載能力差，輸出功率小，一般只為芯片提供基準電壓，不做電源使用。比較常用的是并聯型穩壓電路，其電路簡圖如圖1所示。
圖1
選擇穩壓管時一般可按下述式子估算：
Uz=Vout
Izmax=(1.5-3)ILmax
Vin=(2-3)Vout
這種電路結構簡單，可以抑制輸入電壓的擾動；但由于受到穩壓管最大工作電流限制，同時輸出電壓又不能任意調節；因此該電路適應于輸出電壓不需調節，負載電流小，要求不高的場合。該電路常用作對供電電壓要求不高的芯片供電。
04
基準電壓源芯片穩壓電路
穩壓電路的另一種形式，有些芯片對供電電壓要求比較高，例如AD/DA芯片的基準電壓等，這時常用的一些電壓基準芯片如TL431、MC1403、REF02等。

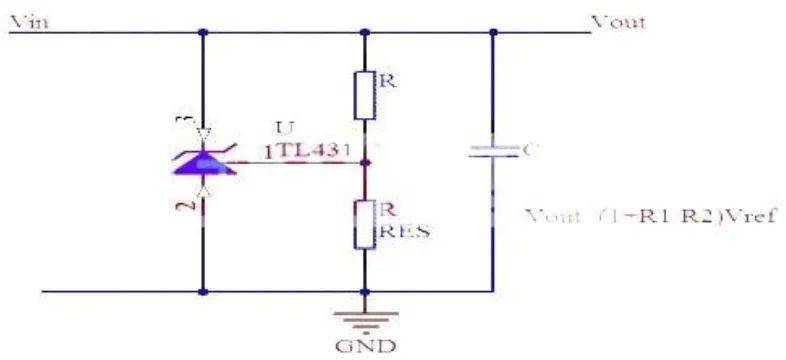

TL431是最常用基準源芯片，有良好的熱穩定性能的三端可調分流基準電壓源。它的輸出電壓用兩個電阻就可以任意地設置到從Vref(2.5V)到36V范圍內的任何值。最常用的電路應用如圖2所示，此時Vo=(1+R1/R2)Vref。
圖2
選擇不同的R1和R2的值，可以得到從2.5V到36V范圍內的任意電壓輸出。特別地，當R1=R2時，Vo=5V。
其他的幾個基準電壓源芯片電路類似。
05
串聯型穩壓電源的電路認識

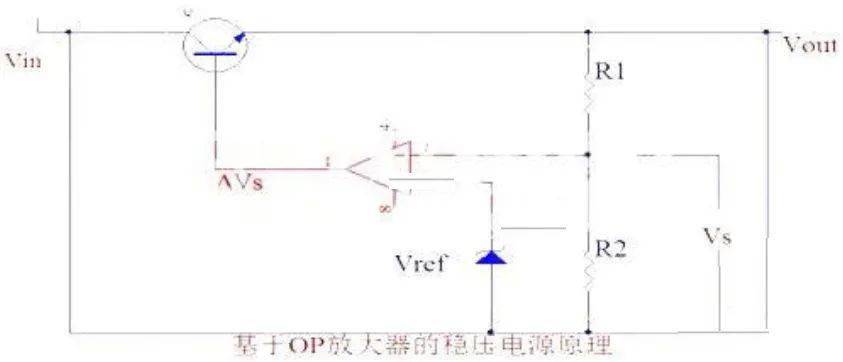

串聯型穩壓電路屬直流穩壓電源中的一種，其實是在三端穩壓器出現之前比較常用的直流供電方法，在三端穩壓器出現之前，串聯穩壓器通常有OP放大器和穩壓二極管構成誤差檢測電路，如圖3，該電路中，OP放大器的反向輸入端子與輸出電壓的檢測信號相連，正向輸入端子與基準電壓Vref相連，Vs=Vout*R2/(R1+R2).由于放大信號ΔVs為負值，控制晶體管的基級電壓下降，因此輸出電壓減小在正常情況下，必有Vref=Vs=Vout*R2/(R1+R2)，調整R1，R2之比可設定所需要的輸出電壓值。
圖3
圖中所示只是三端穩壓器的基本原理，其實負載大小可以可以把三極管換成達林頓管等等，這種串聯型穩壓電路做組成的直流穩壓電源處理不當，極易產生振蕩。現在沒有一定模擬功底的工程師，一般現在不用這種方法，而是直接采用集成的三端穩壓電路，進行DC/DC轉換電路的使用。
06
線性(模擬)集成穩壓電路常用設計方案
線性穩壓電路設計方案主要以三端集成穩壓器為主。
三端穩壓器，主要有兩種：
一種輸出電壓是固定的，稱為固定輸出三端穩壓器 ，三端穩壓器的通用產品有78系列(正電源)和79系列(負電源)，輸出電壓由具體型號中的后面兩個數字代表，有5V，6V，8V，9V，12V，15V，18V，24V等檔次。輸出電流以78(或79)后面加字母來區分。L表示0.1A,M表示0.5A，無字母表示1.5A，如78L05表示5V 0.1A。
另一種輸出電壓是可調的線性穩壓電路，稱為可調輸出三端穩壓器 ，這類芯片代表是是LM317(正輸出)和LM337(負輸出)系列。其最大輸入輸出極限差值在40V，輸出電壓為1.2V-35V(-1.2V–35V)連續可調，輸出電流為0.5-1.5A，輸出端與調整端之間電壓在1.25V，調整端靜態電流為50uA。
其基本原理相同，均采用串聯型穩壓電路。在線性集成穩壓器中，由于三端穩壓器只有三個引出端子，具有外接元件少，使用方便，性能穩定，價格低廉等優點，因而得到廣泛應用。
07
DC/DC轉換開關型穩壓電路設計方案
上面所述的幾種DC/DC轉換電路都屬于串聯反饋式穩壓電路，在此種工作模式中集成穩壓器中調整管工作在線性放大狀態，因此當負載電流大時，損耗比較大，即轉換效率不高。因此使用集成穩壓器的電源電路功率都不會很大，一般只有2~3W，這種設計方案僅適合于小功率電源電路。
采用開關電源芯片設計的DCDC轉換電路轉化效率高，適用于較大功率電源電路。目前得到了廣泛的應用，常用的分為非隔離式的開關電源與隔離式的開關電源電路。
DCDC轉換開關型穩壓電路設計方案，采用開關電源芯片設計的DCDC轉換電路轉化效率高，適用于較大功率電源電路。目前得到了廣泛的應用，常用的分為非隔離式的開關電源與隔離式的開關電源電路。當然開關電源基本的拓?fù)浒ń祲盒?、升壓型、升降壓型及反激、正激、橋式變化等等?/div>
08
非隔離式DC/DC開關轉換集成電路芯片電路設計方案
DCDC開關轉換集成電路芯片，這類芯片的使用方法與第六條中的LM317非常相似，這里用L4960舉例說明。
一般是先使用50Hz電源變壓器進行AC-AC變換，將220V降至開關電源集成轉換芯片輸入電壓范圍比如1.2~34V，由L4960進行DC-DC變換；這時輸出電壓的變化范圍下可調至5V，上調至40V，最大輸出電流可達2.5A(還可以接大功率開關管進行擴流)，并且內設完善的保護功能，如過流保護、過熱保護等。
盡管L4960的使用方法與LM317差不多，但開關電源的L4960與線性電源的LM317相比，效率不可同日而語；L4960最大可輸出100W的功率(Pmax=40V*2.5A=100W)，但本身最多只消耗7W，所以散熱器很小，制作容易。
與L4960類似的還有L296，其基本參數與L4960相同，只是最大輸出電流可高達4A，且具有更多的保護功能，封裝形式也不一樣。這樣的芯片比較多，比如，LM2576系列，TPS54350，LTC3770等等。一般在使用這些芯片時，廠家都會詳細的使用說明和典型電路供參考。
09
隔離的DC/DC開關電源模塊電路設計方案
常用的隔離DC/DC轉換主要分為三大類：反激式變換、正激式變換、橋式變換。
常用的單端反激式DC/DC變換電路，這類隔離的控制芯片型號也不少?？刂菩酒湫痛硎浅Ｓ玫腢C3842系列。這種是高性能固定頻率電流的控制器，主要用于隔離AC/DC、DC/DC轉換電路。
其主要應用原理是：電路由主電路、控制電路、啟動電路和反饋電路四部分組成。
主電路采用單端反激式拓?fù)?，它是升降壓斬波電路演變后加隔離變壓器構成的，該電路具有結構簡單， 效率高， 輸入電壓范圍寬等優點?？刂齐娐肥钦麄€(gè)開關電源的核心，控制的好壞直接決定了電源整體性能。這個電路采用峰值電流型雙環控制，即在電壓閉環控制系統中加入峰值電流反饋控制。
這類方案選擇合適的變壓器及MOS管可以把功率做的很大，與前面幾種設計方案相比電路結構復雜，元器件參數確定比較困難，開發成本較高，因此需要此方案時可以?xún)?yōu)先選擇市面上比較廉價的DC/DC隔離模塊。
10
DC/DC開關集成電源模塊方案
很多微處理器和數字信號處理器(DSP)都需要內核電源和一個輸入/輸出(I/O)電源，這些電源在啟動時必須排序。設計師們必須考慮在加電和斷電操作時內核和I/O電壓源的相對電壓和時序，以符合制造商規定的性能規格。
如果沒有正確的電源排序，就可能出現閉鎖或過高的電流消耗，這可能導致微處理器I/O端口或存儲器、可編程邏輯器件(PLD)、現場可編程門陣列(FPGA)或數據轉換器等支持器件的I/O端口損壞。為了確保內核電壓正確偏置之前不驅動I/O負載，內核電源和I/O電源跟蹤是必需的。
現在有專門的電源模塊公司量身定做一些專用的開關電源模塊，主要是那些對除去常規電性能指標以外，對其體積小，功率密度高，轉換效率高，發熱少，平均無故障工作時間長，可靠性好，更低成本更高性能的DC/DC電源模塊。這些模塊結合了實現即插即用(plug-and-play)解決方案所需的大部分或全部組件，可以取代多達40個不同的組件。這樣就簡化了集成并加速了設計，同時可減少電源管理部分的占板空間。
最傳統和最常見的非隔離式DC/DC電源模塊仍是單列直插(SiP)封裝。這些開放框架的解決方案的確在減少設計復雜性方面取得了進展。然而，最簡單的是在印刷電路板上使用標準封裝的組件。
11
DC/DC電源轉換方案的選擇注意事項
本條金律也是本文的總結，很重要。
本文這里主要大致介紹了DCDC電源轉換的穩壓管穩壓、線性(模擬)穩壓、DCDC開關型穩壓，三種電路模式的幾種常用的設計方法方案。
（1）需要注意的是穩壓管穩壓電路不能做電源使用，只能用于沒有功率要求的芯片供電。
（2）線性穩壓電路電路結構簡單，但由于轉化效率低，因此只能用于小功率穩壓電源中。
（3）開關型穩壓電路轉化效率高，可以應用在大功率場合，但其局限性在電路結構相對復雜(尤其是大功率電路)，不利于小型化。因此在設計過程中，可根據實際需要選擇合適的設計方案。
