MOS 管根據導電溝道的類型可以分為 N 溝道和 P 溝道兩種。在 MOS 管形成導電溝道的過程中，會涉及到耗盡層和反型層兩個概念，那么它們到底有什么區別呢？

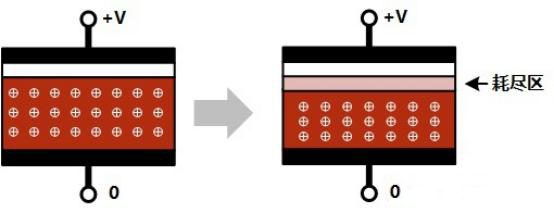

耗盡層，顧名思義，是指在 MOS 管中電子被耗盡的區域。
在 N 溝道 MOS 管中，當柵極施加正電壓時，柵極附近的電子被排斥，形成一個電子空缺區域，這就是耗盡層。相反，在 P 溝道 MOS 管中，當柵極施加負電壓時，柵極附近的空穴被排斥，形成一個空穴空缺區域，這也是耗盡層。
這里要敲重點，耗盡層中的載流子濃度非常低，幾乎為零，所以它具有很高的電阻。

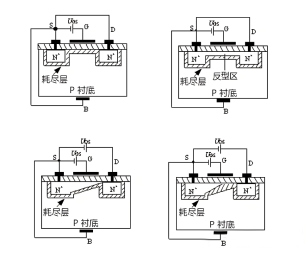

反型層，則是指在 MOS 管中由于柵極電壓的施加，導致載流子類型發生反轉的區域。
在 N 溝道 MOS 管中，當柵極施加正電壓時，排斥空穴的同時，也會吸引襯底中的自由電子。這些電子被吸引到耗盡層和絕緣層（SiO2）之間，形成一個 n 型薄區，稱為反型層。反型層中的載流子類型與襯底相反，因此在 N 溝道 MOS 管中，反型層為 p 型。同樣，在 P 溝道 MOS 管中，當柵極施加負電壓時，排斥電子的同時，也會吸引襯底中的空穴。
這些空穴被吸引到耗盡層和絕緣層之間，形成一個 p 型薄區，稱為反型層。反型層中的載流子類型與襯底相反，因此在 P 溝道 MOS 管中，反型層為 n 型。
回到本文主題 耗盡層和反型層有什么區別呢？
簡單來說，它們都是由于柵極電壓的施加，在 MOS 管中形成的特殊區域。但它們的載流子類型不同，耗盡層中的載流子濃度幾乎為零，而反型層中的載流子類型與襯底相反。此外，耗盡層在 MOS 管工作過程中會隨著柵極電壓的變化而變化，而反型層則相對穩定。
此外，耗盡層和反型層在 MOS 管中的作用有所不同：耗盡層主要是排斥柵極附近的電子，降低漏電流；而反型層則是形成源漏之間的導電溝道，負責電流的傳輸。
兩者之間的區別可以用一句話概括：耗盡層是“電子荒漠”，反型層是“電子通道”。
最后，我們來講下耗盡層和反型層的實際應用情況
1. 結構方面：耗盡層是一種電子空缺區域，幾乎沒有自由電子；而反型層是一種電子濃度較高的 n 型薄區，可以導電。
2. 功能方面：耗盡層主要作用是隔離源漏，防止電流流過去；反型層則是負責在源漏之間形成導電溝道，承擔電流傳輸任務。
3. 電流方向：在NMOS 管中，耗盡層處于柵極和源極之間，反型層處于柵極和漏極之間；在 PMOS 管中，耗盡層和反型層的位置剛好相反。
