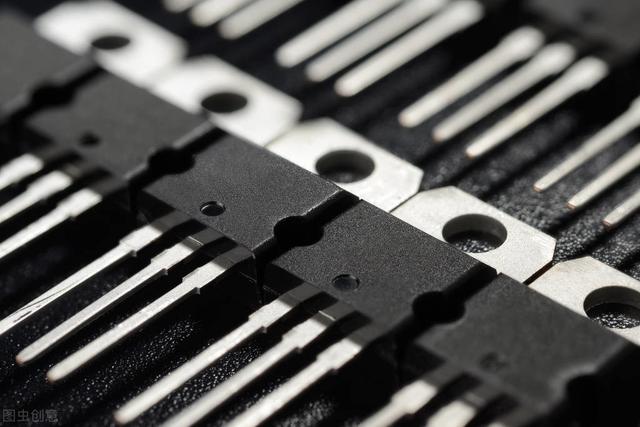

雙極晶體管(BJT)故障診斷與解決策略
雙極晶體管（BJT）作為現代電子電路的核心元件之一，廣泛應用于信號放大、開關控制等關鍵功能。然而，由于其復雜的工作原理和在電路中的關鍵作用，設計工程師和維護人員在實際應用中經常面臨各種故障問題。及時檢測 BJT 故障并采取有效的解決方案，對于確保電路的穩定性和可靠性至關重要。
雙極晶體管（BJT）作為現代電子電路的核心元件之一，廣泛應用于信號放大、開關控制等關鍵功能。然而，由于其復雜的工作原理和在電路中的關鍵作用，設計工程師和維護人員在實際應用中經常面臨各種故障問題。及時檢測 BJT 故障并采取有效的解決方案，對于確保電路的穩定性和可靠性至關重要。
一、BJT 故障的常見原因分析
過熱問題
BJT 在工作過程中需要處理大電流，因此過熱成為最常見的故障原因之一。當晶體管處于高溫環境時，熱效應會導致其性能下降，甚至可能損壞內部結構，最終引發 BJT 失效。失效的表現形式通常為開路或短路，這會直接導致電路功能異常。
電壓異常
雙極晶體管在電路中具有明確的工作電壓范圍。若輸入電壓超出設計上限，可能會對 BJT 造成破壞性損傷；而若電壓過低，晶體管可能無法正常工作于飽和區，導致信號放大功能受限，輸出信號失真。這種電壓異常問題在電路設計和電源供應不穩定時較為常見。
靜電放電損壞
靜電放電是導致 BJT 故障的常見因素之一。靜電放電產生的高電壓脈沖會對敏感的半導體材料造成永久性損傷，通常表現為晶體管無法正常開啟或性能顯著下降。在電子設備的生產、運輸和使用過程中，靜電放電可能隨時發生，因此采取適當?shù)撵o電防護措施至關重要。
電路設計不當
不當?shù)碾娐吩O(shè)計可能導致 BJT 工作異常。例如，偏置電路設計不合理會使晶體管無法工作在正確的靜態工作點；缺少必要的限流措施可能使 BJT 在工作過程中承受過大的電流，從而引發過熱或損壞。這些問題通常源于電路設計階段的考慮不周或參數設置錯誤。
老化和材料缺陷
隨著時間的推移，BJT 的性能會逐漸下降。這種老化過程可能是由于材料的自然老化、長期工作在高應力條件（如高電壓、大電流）下，或者在惡劣的工作環境下（如高溫、高濕度、強電磁干擾等）。此外，制造過程中的微小材料缺陷也可能在長期運行中逐漸顯現，導致晶體管出現間歇性故障或性能劣化。
二、識別 BJT 故障的典型癥狀
無法放大信號
BJT 故障的一個典型表現是無法正常放大輸入信號。這可能是由于晶體管的偏置不正確、過熱或電壓異常等原因造成的。當放大功能失效時，后續電路無法獲得預期的信號幅度，導致整個系統性能下降。
電路錯誤或信號失真
故障的 BJT 可能使電路失去其預定功能。例如，在音頻放大電路中，有故障的 BJT 可能會導致音頻信號失真，產生噪聲或雜音。在通信電路中，信號失真可能表現為數據傳輸錯誤或通信質量下降。
電流控制失效
正常情況下，集電極和發射極之間的電流應由基極電流控制。如果 BJT 發生故障，這種控制關系可能被破壞，電流不再響應輸入信號的變化。這種現象通常與電壓問題或偏置電流異常有關，可能導致電路的輸出功率不穩定或無法正常調節。
過熱和燒毀
如果 BJT 因過載或散熱不良而過熱，其工作溫度會迅速升高，可能引發晶體管燒毀。此時通常會出現燒焦氣味或明顯的物理損壞，如晶體管封裝變色、變形或破裂。這種情況下，電路可能完全失去功能，甚至可能影響周邊元件的正常工作。
三、修復 BJT 故障的常用方法
檢查電路設計和偏置設置
在對 BJT 故障進行排查時，首先應確保電路設計和偏置設置正確。需要仔細檢查控制基極電流的電路部分，確保 BJT 工作在正常的靜態工作點?？梢允褂萌f用表測量集電極、基極和發射極之間的電壓差，與理論值進行對比，判斷是否存在偏置問題。若發現偏置電壓異常，應檢查相關的電阻、電源電壓以及連接線路，找出并修正設計或連接錯誤。
改善散熱措施
對于因過熱導致的 BJT 故障，改善散熱措施是關鍵的解決方法?？梢酝ㄟ^加裝散熱器、優化電路布局以增加空氣流通、在設備外殼增設散熱孔或安裝風扇等方式，提高散熱效果，降低晶體管的工作溫度。同時，在選擇 BJT 時，應根據實際工作條件選擇適合的溫度等級和散熱性能的型號，確保晶體管能夠在規定的溫度范圍內穩定工作。
更換損壞的 BJT
當確定 BJT 損壞且無法修復時，及時更換是恢復電路功能的最有效方法。更換時，必須確保新 BJT 的型號和參數與原器件相匹配，以保證電路的性能和穩定性。在更換過程中，應注意焊接工藝和安裝方法，避免因操作不當造成新的損壞。
加強靜電防護
為解決靜電放電導致的 BJT 損壞問題，必須采取有效的靜電防護措施。在生產、維修和使用過程中，工作人員應佩戴防靜電腕帶、使用防靜電墊和防靜電工具，并確保工作環境的濕度適宜，以減少靜電的產生和積累。此外，在電路設計中可以考慮添加靜電保護元件，如 TVS 二極管或靜電放電保護集成電路，以增強電路的抗靜電能力。
選用高質量元件
選擇高質量的 BJT 元件是預防故障的重要措施。優質的 BJT 通常具有更好的性能穩定性、更高的耐壓和耐流能力以及更長的使用壽命。此外，定期對電路中的 BJT 進行檢查和維護，及時發現潛在的問題并進行修復或更換，有助于延長其使用壽命，降低故障發生的概率。
四、總結
合理的電路設計、有效的散熱措施、靜電防護以及選用優質元件是解決 BJT 故障的關鍵策略。對于設計人員和維護工程師而言，熟練掌握診斷和解決 BJT 故障的方法至關重要。這不僅能夠減少系統停機時間，降低維修成本，還能顯著提高產品的穩定性和使用壽命，確保電子設備在各種應用環境下的可靠運行。隨著電子技術的不斷發展，BJT 的性能和可靠性將進一步提升，但故障診斷和預防措施仍然不可或缺，需要持續關注和改進。
