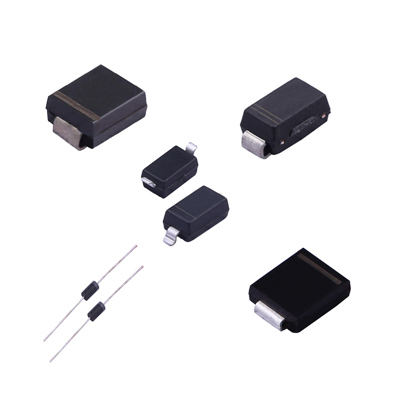

在現代電子設備中，瞬態過電壓和浪涌是導致設備損壞的主要因素之一。為了有效抵御這些電壓波動對電路的沖擊，TVS（瞬態電壓抑制）二極管憑借其卓越的瞬態電壓抑制特性被廣泛應用。當電壓超過其擊穿電壓時，TVS 二極管迅速導通，將多余的電壓安全地引導至地，從而保護電路免受損害。在實際應用中，TVS 二極管常常采用并聯的方式，尤其是在需要高保護效率或?qū)掚妷罕Ｗo(hù)范圍的場景下，這種連接方式能夠發揮顯著的優勢。
一、并聯使用的可行性及意義
并聯使用 TVS 二極管是極具可行性和實際應用價值的策略。在眾多電子應用場景中，尤其是當系統對載流能力有更高要求，或者需要覆蓋更廣泛的電壓保護范圍時，并聯多個 TVS 二極管可以有效地分散過電壓帶來的應力。這種方式能夠避免單個二極管因承受過大的負載而失效，進而顯著提升整個系統在面對電壓波動時的防護性能，增強電路的可靠性和穩定性。
二、提高電流容量
通過并聯多個 TVS 二極管，可以實現電路電流容量的提升。當電路遭遇突發的電壓浪涌時，多個并聯的 TVS 二極管能夠協同工作，共同分擔來自浪涌的大電流。這種分散電流的機制有效降低了單個二極管所承受的負載壓力，防止其因過載而損壞。在大功率電路以及對電流容量要求較高的環境中，采用并聯方式可以大幅提高保護電路的可靠性，確保電路在面對強大電流沖擊時依然能夠穩定運行。
三、擴展電壓保護范圍
在復雜多變的應用場景中，電路可能面臨著不同電壓范圍的威脅。此時，可以選擇不同型號、具有不同擊穿電壓的 TVS 二極管進行并聯。通過這種方式，能夠?qū)崿F(xiàn)對更廣泛電壓范圍的有效保護。例如，在工作電壓波動較大的電路中，并聯多個擊穿電壓各異的 TVS 二極管，可以確保在電壓突然升高時，無論其處于哪個區間，都有相應的二極管及時導通，將過電壓引導至地，從而全方位地保護電路免受突然過壓的侵害。
四、并聯使用的注意事項
盡管并聯使用 TVS 二極管具有諸多優勢，但在實際操作中，為確保并聯配置的系統能夠穩定、可靠地運行，需要重點關注以下幾個方面：
（一）選擇相同類型的 TVS 二極管
從理論上講，不同類型 的 TVS 二極管可以并聯使用。然而，為了避免負載分配不均的問題，通常建議優先選擇相同類型的 TVS 二極管進行并聯。若并聯使用具有不同電壓額定值或響應時間的二極管，可能會出現一個二極管先于另一個導通的情況，進而導致負載不平衡和保護效果不一致，影響整個防護系統的效能。
（二）關注二極管之間的電壓差
當多個 TVS 二極管并聯時，必須密切關注它們之間的擊穿電壓差異。如果多個二極管的擊穿電壓相差較大，部分二極管可能會過早導通，從而對其它二極管造成不利影響。若二極管的擊穿電壓過低，可能會頻繁觸發導通，增加系統中二極管的損耗，降低其使用壽命和可靠性。
（三）電源和熱管理要求
并聯使用的 TVS 二極管需要具備承受電壓尖峰所產生的功率的能力，并且必須配備有效的熱管理系統。過大的功率波動會導致二極管溫度急劇上升，甚至可能引發熱失控，造成二極管損壞。因此，選擇具有高功率處理能力和良好熱管理特性的 TVS 二極管對于保障其正常運行至關重要。在設計階段，應充分考慮散熱措施，如安裝散熱片、采用導熱材料或引入主動冷卻裝置等，以確保二極管在工作過程中產生的熱量能夠及時散發，維持其穩定的工作溫度。
（四）避免過多并聯
雖然并聯多個 TVS 二極管可以增強電路的保護效果，但過多的并聯也會帶來一些潛在問題。首先，這會增加電路的復雜性，導致成本上升，同時使 PCB（印刷電路板）布局變得更加復雜和困難。在設計并聯電路時，應根據實際的保護需求和預期的保護效果，合理確定并聯的二極管數量，以實現性能與成本的平衡，避免不必要的資源浪費。
（五）限流與過壓抑制協調
在并聯使用 TVS 二極管時，除了需要合理調整二極管自身的參數外，還必須充分考慮整個電路的限流和過壓抑制功能。一些大功率設備在遭遇電壓尖峰時，可能會產生巨大的瞬時電流。僅依靠 TVS 二極管可能難以及時響應和處理如此巨大的電流，甚至可能導致二極管損壞。因此，在設計并聯配置時，要確保電路中的限流措施（如串聯限流電阻、保險絲等）與 TVS 二極管的過壓抑制功能相互配合，共同構建一個完善、高效的電路保護系統，有效限制瞬時浪涌電流的過度傳導，保護二極管和整個電路的安全。
五、結論
多個 TVS 二極管并聯是一種高效、實用的電路保護手段，能夠顯著提升電路的載流能力和電壓保護范圍。然而，為了確保并聯配置的穩定性和高效性，在實際應用中必須綜合考慮二極管的選擇、電壓匹配、電流管理以及熱設計等關鍵因素。通過精心設計和合理配置，可以充分發揮 TVS 二極管并聯的優勢，大幅提高電路對瞬態過壓的耐受能力，從而確保電子設備在各種復雜多變的電壓條件下都能安全、穩定地運行，延長設備的使用壽命，保障電子系統的可靠性。
