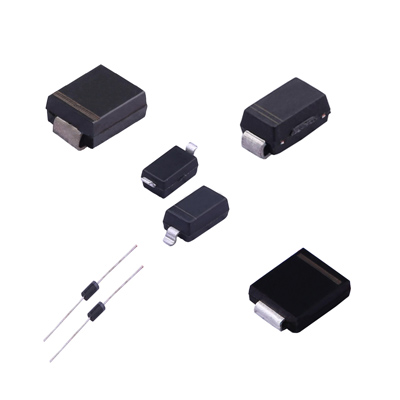

在電子電路領域，橋式整流電路作為將交流電（AC）轉換為直流電（DC）的關鍵電路結構，其設計對于電源、信號處理等眾多應用場景至關重要。而整流二極管作為橋式整流電路的核心元件，其選型直接決定了電路的性能、效率與可靠性。以下將詳細闡述在橋式整流電路中選擇整流二極管時需要考慮的主要因素。
一、電流容量（I）
整流二極管的電流容量是橋式整流電路設計的首要考量因素。每個二極管都有其能承受的最大電流限制，若電路中的實際電流超出這一限制，二極管將面臨過熱損壞甚至燒毀的風險。因此，在選型時務必確保二極管的額定電流大于電路中的最大電流，并且通常要預留一定的安全裕度，以應對可能出現的電流波動以及瞬態電流浪涌現象。例如，若電路中的電流預計為 2A，那么選擇額定電流為 3A 或更高的二極管則更為穩妥，從而保障電路能夠長期穩定可靠地運行。
二、反向電壓（V）
在橋式整流電路的運行過程中，二極管需要承受交流輸入帶來的反向電壓。倘若整流二極管的反向耐壓能力不足，反向電流將輕易擊穿二極管，造成其損壞。為確保電路在電壓波動以及異常工況下仍能穩定工作，建議選取的整流二極管的反向電壓至少為輸入交流電壓峰值的兩倍。例如，當輸入交流電壓為 100V 時，所選整流二極管的反向電壓應不低于 200V，這樣的選型原則能為電路提供更充足的安全保障。
三、正向電壓降（Vf）
正向電壓降體現了整流器中的電壓損耗情況。當交流電流流過二極管時，由于正向壓降的存在，部分電能將以熱量的形式散失。正向壓降數值越低，意味著電路的能量損耗越少，整體效率也就越高。因此，選擇正向壓降較低的二極管是提升橋式整流電路效率的關鍵舉措之一。常規的整流二極管正向壓降一般在 0.7V 至 1V 之間，而部分高效能的肖特基二極管可將正向壓降降低至 0.2V 至 0.3V，這使得其在低壓應用環境中能夠顯著提升電路的能效表現。
四、反向恢復時間
反向恢復時間定義了二極管從正向?qū)顟B(tài)轉換至反向阻斷狀態所需的時間。一般來說，反向恢復時間越短，二極管的開關速度就越快，相應地，在開關過程中產生的能量損耗也會越少，進而有助于提高整流電路的工作效率。尤其在高頻電路應用場景下，例如開關電源以及脈沖電路等，選擇反向恢復時間短、阻斷迅速的二極管顯得尤為重要。肖特基二極管因其較短的反向恢復時間特性，在高頻橋式整流電路中往往能夠發揮出色性能，成為高頻應用的優選。
五、結電容
結電容是二極管內部固有的寄生電容，它對二極管的開關速度有著直接影響。在高頻橋式整流電路中，結電容的大小會顯著影響電路的響應速度與效率。具體而言，結電容越大，二極管的開關速度就會越慢。因此，針對高頻應用的橋式整流電路設計，務必優先選擇結電容較低的二極管，以確保電路能夠快速響應并維持較高的工作效率，滿足高頻電路對于速度與性能的嚴苛要求。
六、最大功耗（P）
橋式整流電路運行時，整流二極管不可避免地會產生熱量，其發熱程度與流經二極管的電流以及正向壓降緊密相關。功耗的計算公式為 P = I × Vf，其中 P 表示功耗，I 代表流過二極管的電流，Vf 則是二極管的正向壓降。在電路設計階段，必須充分考量整流二極管能否承受所產生的功率損耗，并且合理的熱設計是防止二極管因過熱而出現故障的關鍵環節。尤其在大功率橋式整流電路中，散熱能力更是重中之重，應依據功耗情況精準選擇合適的散熱方案或者更高額定功率的二極管，以保障電路的穩定運行。
七、工作頻率
對于工作在高頻環境下的橋式整流電路，普通整流二極管由于開關速度的限制，往往難以滿足快速開關的要求。例如，當下一些高頻開關電源的工作頻率動輒達到幾十 kHz 甚至更高，在這類高頻應用場景中，選用快恢復二極管能夠顯著提升電路的整流效率，確保電路的高效運作?？旎謴?fù)二極管憑借其較快的開關速度，能夠更好地適應高頻電路的工作節奏，成為高頻橋式整流電路的理想選擇。
八、溫度（T）和封裝類型
環境溫度的變化會對二極管的性能產生顯著影響。在高溫環境下，整流二極管的負載承載能力會有所下降，因此在高溫應用場景中，二極管型號的選擇需要格外謹慎，務必確保所選型號能夠適應高溫工況。此外，封裝類型不僅關系到二極管的散熱性能，還會對其尺寸以及安裝方式產生影響。特別是在設計緊湊型電路板時，應綜合權衡散熱性能與空間限制，優先選擇散熱效果良好且尺寸適配的封裝類型，從而提高整個電路的穩定性和可靠性。
九、成本和可靠性
在滿足橋式整流電路性能指標的前提下，控制整體電路成本是項目設計中不可忽視的一環，以確保方案的經濟可行性。同時，選用經過市場驗證、可靠性高的整流二極管產品，能夠有效降低電路出現故障的風險，提升電路的安全性和穩定性，這對于保障電子設備的長期可靠運行具有重要意義。
綜上所述，整流二極管的選型在橋式整流電路設計中占據著舉足輕重的地位。為了實現高效率、高可靠性的電路性能并兼顧成本控制，設計人員必須依據不同的應用場景，全面綜合地考慮電流容量、反向電壓、正向壓降、反向恢復時間等眾多關鍵因素，精心挑選出最適宜的整流二極管，進而為橋式整流電路的卓越表現奠定堅實基礎，尤其是在高頻或高功率應用領域，合理的二極管選型更是成為決定電路成敗的關鍵所在。
