一、引言
在電子設備和電路設計領域，分壓電路和限流電路作為兩種關鍵的電路配置，發揮著不可或缺的作用。限流電路能夠有效保護電路元件，避免因過載而損壞；而分壓電路則可根據需求調節電壓，為電路中的不同部分提供適宜的電壓水平。深入理解這兩種電路的原理、應用及它們之間的區別，對于電子工程師以及相關從業人員來說至關重要。
二、限流電路
（一）工作原理
限流電路是一種用于保護電路的方法，其核心功能在于限制電流的大小，防止電路中的元器件因過載而損壞。限流電路主要通過電阻、可變電阻或其他電路元件來實現對電流的控制。當電路中的電流超過預先設定的限制值時，限流電路能夠自動降低電流，從而起到保護電路元件的作用。限流電路的基本原理是利用電阻的阻礙作用來限制電流的流動。在典型的限流電路中，限流電阻與負載以串聯的方式連接，限流電阻的阻值大小直接決定了流過電路的電流強度。
（二）常用公式及元件選擇
限流電路的常用公式為：Ilimit=Vin/Rlimit
其中，Ilimit表示限流電流，Vin為輸入電壓，Rlimit則是限流電阻的阻值。
在實際應用中，根據電路的設計要求和所使用的元件參數，可以選擇合適的限流電阻值，以實現對電流的有效控制。
（三）應用場景
限流電路具有廣泛的應用場景：
保護電路：在各類電子設備中，限流電路常被用于保護電路免受過電流的損害。例如，在電源電路中，限流電路可以防止因短路或其他異常情況導致的電流過大，從而保護電路中的敏感元件，如集成電路、晶體管等，避免它們因過熱或過流而損壞，延長電路的使用壽命。
電流控制：在一些需要精確控制電流大小的電路中，限流電路也發揮著關鍵作用。以電機控制電路為例，通過限流電路可以控制電機的轉速。當限流電阻的阻值不同時，流經電機的電流大小也隨之改變，進而影響電機的轉速。這種精確的電流控制對于實現電機的調速功能至關重要，能夠滿足不同工況下對電機轉速的要求。
LED驅動：限流電路在LED驅動電路中同樣有著重要應用。LED元件對工作電流較為敏感，過大的電流會導致LED過亮、過熱，從而縮短其使用壽命甚至使其損壞。而通過限流電路為LED提供恒定電流，可以確保LED燈的亮度穩定，同時提高其可靠性。通常，根據LED的額定工作電流和電源電壓，合理選擇限流電阻的阻值，以保證LED能夠在安全、穩定的電流下工作。
三、分壓電路
（一）工作原理
分壓電路的主要功能是將輸入電壓分割成兩個或多個較低的輸出電壓，以滿足不同電路部分對不同電壓水平的需求。分壓電路的原理通?；陔娮璧拇?lián)或柵壓分壓等方法來實現。在分壓電路中，各個電阻串聯連接，流過所有電阻的電流相同。根據歐姆定律，每個電阻上的電壓與它的電阻值成正比，因此通過合理選擇電阻的比例，可以將輸入電壓按一定比例分配到輸出端，實現對電壓的調節。
（二）常用公式及設計要點
分壓電路的常用公式為：Vout=VinR2/(R1+R2)
其中，Vout是輸出電壓，Vin為輸入電壓，R1和R2分別為兩個串聯電阻的阻值。
在設計分壓電路時，需要綜合考慮電路的負載情況、輸入電壓的穩定性以及輸出電壓的精度要求等因素。為了提高分壓電路的穩定性和準確性，通常會采用高精度的電阻，并且要注意電路的布線和抗干擾措施，以減少外部因素對分壓效果的影響。
（三）應用場景
分壓電路在電子電路中有諸多常見應用：
電壓調節：分壓電路廣泛應用于需要調節電壓大小的場合。例如，在儀表電路中，通過分壓電路可以調整儀表的指示范圍。不同的儀表量程需要不同的電壓驅動，分壓電路可以根據儀表的量程要求，將輸入電壓調整到合適的水平，從而實現對測量信號的準確顯示。此外，在一些可編程邏輯控制器（PLC）或數據采集系統中，分壓電路也可以用于對輸入信號的電壓進行調節，使其符合系統的工作電壓范圍，保證數據的準確采集和處理。
信號分壓：在音頻電路等信號處理電路中，分壓電路可用于調節信號的幅度。通過合理設置分壓電阻的比值，可以將較大的音頻信號衰減到合適的幅度，以便后續的放大、濾波等處理電路能夠更好地處理信號。例如，在有源濾波電路中，分壓電路可以對輸入信號進行初步的分壓處理，使信號的幅度適應濾波電路的設計要求，從而提高濾波效果和信號質量。
電源供電：在復雜的電子設備中，往往需要多個不同電壓的電源來為不同的電路模塊供電。分壓電路可以利用一個主電源，通過合理的分壓設計，為不同的電路模塊提供所需的多種電壓。例如，在計算機主板上，分壓電路可以將電源提供的12V電壓分割成5V、3.3V等不同電壓，分別為處理器、內存、芯片組等模塊供電。這種分壓供電方式不僅減少了對多個獨立電源的需求，還提高了電源利用效率和系統設計的靈活性。
四、分壓電路與限流電路的區別
（一）工作原理
分壓電路：其核心在于利用電阻的分壓作用，根據電阻的串聯關系和歐姆定律，將輸入電壓按比例分配到各個電阻上，從而在輸出端獲得所需的較低電壓。分壓電路的關鍵是通過合理選擇電阻的阻值和比例關系，實現對電壓的精確調節。
限流電路：主要是利用電阻的阻礙作用來限制電流的大小，通過在電路中串聯限流電阻，使電流不超過設定的限制值，從而保護電路中的元器件。限流電路的設計重點在于根據電路的工作要求和元器件的參數，選擇合適的限流電阻值，以確保電流的安全范圍。
（二）應用
分壓電路：主要用于電壓調節、信號分壓和電源供電等場景。例如，在傳感器信號調理電路中，分壓電路可以將傳感器輸出的高電壓信號調整到適合后續信號處理電路的電壓范圍；在多電壓供電系統中，分壓電路能夠為不同的模塊提供所需的穩定電壓。
限流電路：則廣泛應用于保護電路、電流控制和LED驅動等領域。如在開關電源電路中，限流電路可以防止電源在輸出短路時因電流過大而損壞；在步進電機驅動電路中，限流電路用于控制電機的驅動電流，實現電機的精確控制和穩定運行。
五、實際電路中的應用案例

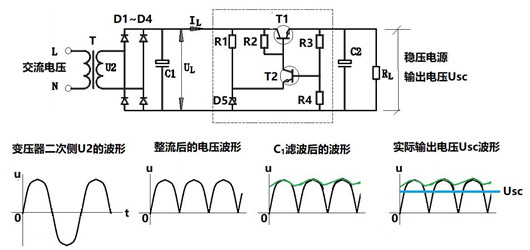

以穩壓電源電路為例，圖中最右側的電阻R3和R4起著分壓的作用。它們通過對輸出電壓進行分壓處理，使晶體管T2的基極能夠獲取到輸出電壓的偏差信號。這一偏差信號將反饋到晶體管T2，進而影響其工作狀態，實現對輸出電壓的穩定控制。而中間的電阻R1則作為穩壓二極管D5的限流電阻。在計算R1的取值時，需將1.2倍U2的電壓減去穩壓二極管的穩定電壓，再除以穩壓二極管的最小穩定電流。在實際工作過程中，R1上的電流會流入穩壓二極管D5，同時晶體管T2發射極的電流也會流入穩壓二極管。此時，必須確保穩壓二極管的電流不超過其最大穩定電流。這一案例清晰地展示了分壓電路與限流電路在實際電路中的不同作用和協同工作方式。分壓電路主要用于獲取合適的電壓信號以實現反饋控制，而限流電路則專注于限制電流在一個安全的范圍內，以確保穩壓二極管等元件的正常工作。
