全橋與半橋驅動：原理、特性及應用解析
全橋和半橋驅動電路是兩種關鍵的技術方案，它們各自具備獨特的工作原理和適用場景。以下是對這兩種驅動方式的詳細分析。
一、全橋驅動的深度剖析

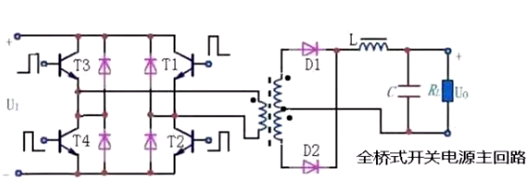

全橋驅動電路由四個功率開關構成，通常采用兩個H橋（上、下各兩個）的架構。每個橋臂配置一個開關，上下對稱地連接至電機的兩相繞組。這種設計使得全橋驅動能夠靈活地控制電機的電流方向和大小，從而實現對電機運轉狀態的精準調控。
全橋驅動的工作原理依托于功率開關的交替導通與截止。通過巧妙地控制上下橋臂的開關狀態，可以實現電機的正反轉以及調速功能。具體而言，當需要電機正轉時，上橋臂的某個開關與下橋臂的對應開關同時導通；而當需要電機反轉時，則切換上下橋臂的開關狀態。此外，通過改變左右橋臂的開關導通時間，能夠有效調節電機的轉速，以滿足不同的應用場景需求。
全橋驅動具有顯著的優勢。它能夠提供正向和反向電流，這意味著它可以改變電機的旋轉方向，適用于雙電源電機驅動，如交流電源或雙電池供電的應用場景。在電動汽車的電機控制等高效率和大電流需求的應用中，全橋驅動憑借其控制靈活、電源利用率高、適用于高效率和大電流應用的特點，展現出了卓越的性能。然而，全橋驅動也存在一定的局限性。其成本相對較高，需要更多的功率開關元件和控制電路，這在一定程度上限制了其在成本敏感型應用中的普及。
二、半橋驅動的詳盡解讀

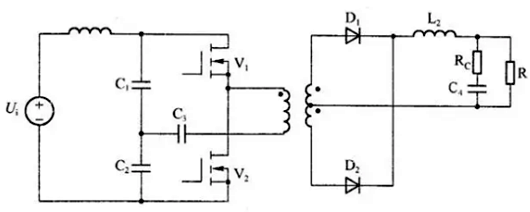

半橋驅動電路由兩個功率半導體開關組成，分別稱為上橋臂和下橋臂。這種簡潔的結構使其成為最簡單的無刷電機驅動方案之一，通常用于單極性電源，例如電池供電的應用場景。
半橋驅動的工作原理基于兩個功率開關的交替導通和截止。通過控制信號的調節，上橋臂和下橋臂交替開啟和關閉，從而控制負載的電流流向和大小。在電機控制中，通過調節PWM信號的占空比，可以精確地控制電機的轉速和轉向，實現對電機運行狀態的高效調控。
半橋驅動的特點十分鮮明。它只能提供正向電流，無法實現反向電流輸出，因此在應用范圍上受到一定限制。然而，由于其簡單的結構和較低的成本，半橋驅動在單電源驅動場景中具有獨特的優勢，尤其適用于功率較低的應用，如電源變換器等。在這些應用中，半橋驅動能夠以較高的性價比提供穩定可靠的電機驅動功能，滿足日常使用需求。
三、全橋與半橋驅動的對比分析
半橋驅動和全橋驅動在結構、功能和應用方面存在諸多差異，各自適用于不同的應用場景。
（一）半橋驅動
結構特點：由兩個功率開關組成，分別連接到電機的兩個相。
工作原理：通過控制兩個功率開關的通斷狀態，控制電流流向，驅動電機旋轉。其控制邏輯相對簡單，便于實現基本的電機驅動功能。
電流方向：只能提供正向電流，不能反向。這限制了其在需要頻繁改變電機旋轉方向的應用中的使用。
適用電源：適用于單電源驅動，如電池供電的應用。在便攜式設備和對電源要求較為簡單的系統中具有廣泛的應用。
應用領域：由于其簡單的結構和較低的功率需求，半橋驅動常被用于一些功率較低的應用場景，如小型電源變換器、低功率電機控制等。
（二）全橋驅動
結構特點：包含四個功率開關，能夠提供正向和反向電流。這種復雜的結構為全橋驅動提供了更多的功能和靈活性。
工作原理：通過控制四個功率開關的通斷狀態，實現正向和反向電流的流動，從而改變電機的旋轉方向。全橋驅動能夠更精細地控制電機的運行狀態，滿足復雜的應用需求。
電流方向：可以提供正向和反向電流，因此能夠改變電機的旋轉方向。這使得全橋驅動在需要頻繁正反轉控制的應用中表現出色，如工業自動化設備、電動車輛等。
適用電源：適用于雙電源供電，如交流電源或者雙電池供電的應用。雙電源供電為全橋驅動提供了更廣闊的電壓范圍和電流能力，使其能夠應對高功率需求的場景。
應用領域：全橋驅動適用于高效率和大電流的應用場景，如電動汽車的電機控制、大型工業設備的驅動系統等。在這些應用中，全橋驅動能夠充分發揮其高效率、高功率處理能力的優勢，確保電機系統的穩定運行。
（三）優缺點對比
半橋驅動的優點在于其結構簡單，成本較低，適用于單電源驅動和功率較低的應用。然而，它的缺點是只能提供正向電流，無法實現電機的正反轉控制，功能相對有限。而全橋驅動則具有控制靈活、電源利用率高、適用于高效率和大電流應用的優點，能夠滿足復雜多變的應用需求。但其缺點是成本較高，需要更多的功率開關元件和控制電路，這在一定程度上增加了系統的設計復雜性和成本投入。
