二極管作為一種基礎且關鍵的半導體元件，其反向電流特性對于電路設計和應用具有重要影響。本文將深入探討二極管反向電流的原理、特性以及與正向電流的區別，同時解析其在實際應用中的關鍵要點。
一、二極管反向電流的原理與特性
二極管反向電流，即在二極管兩端施加反向電壓時流過的電流，通常被稱為反向飽和電流或漏電流。這種電流的產生源于少數載流子在二極管內部的漂移運動。當二極管處于反向偏置狀態時，PN結的空間電荷區變寬，形成反向電場，阻礙多數載流子的運動。然而，少數載流子在內電場的作用下發生漂移，從而形成微弱的反向電流。
反向飽和電流的大小受溫度影響顯著。隨著溫度升高，半導體材料中的載流子濃度增加，少數載流子的熱激發效應增強，導致反向飽和電流增大。這一特性在電路設計中需要特別關注，尤其是在高溫環境下工作的電子設備中，反向電流的增加可能會影響電路的穩定性和可靠性。
反向電流是衡量二極管質量的重要參數之一。理想情況下，二極管在反向電壓作用下應幾乎沒有電流流過，即反向飽和電流越小，二極管的單向?qū)щ娦阅茉胶谩?br />
較小的反向電流表明二極管具有良好的反向阻斷能力，能夠有效阻止反向電流的通過，從而提高電路的效率和穩定性。例如，在開關電源、整流電路等應用中，低反向電流的二極管可以減少能量損耗，提高電源轉換效率。
較小的反向電流表明二極管具有良好的反向阻斷能力，能夠有效阻止反向電流的通過，從而提高電路的效率和穩定性。例如，在開關電源、整流電路等應用中，低反向電流的二極管可以減少能量損耗，提高電源轉換效率。

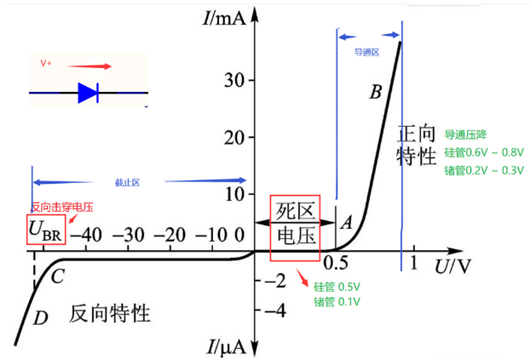

二、二極管正向電流與反向電流的詳解
二極管的正常工作需要施加一定的電壓來產生電流。對于普通二極管，正向偏置是其正常導通的條件。在正向偏置下，電子從陰極（通常是雜質原子濃度較低的區域）向陽極（雜質原子濃度較高的區域）移動，形成正向電流。正向電流的大小主要取決于外加電壓的大小和二極管的型號。不同型號的二極管具有不同的正向壓降和電流承載能力，因此在選擇二極管時，需要根據具體電路的需求來確定合適的型號。
二極管的工作原理基于PN結的單向?qū)щ娦?。?dāng)在PN結兩端加入正向電壓時，PN結的內電場被削弱，多數載流子得以跨越PN結，形成正向電流。而當施加反向電壓時，PN結的空間電荷區變寬，內電場增強，阻礙多數載流子的運動，只有少數載流子在內電場的作用下形成微弱的反向電流。由于PN結的結面積和材料選擇的影響，反向電流通常比正向電流小得多，這使得二極管能夠有效地實現單向?qū)щ姽δ堋?/div>
正向電流和反向電流在定義和工作環境上存在顯著差異。正向電流是在二極管正常工作范圍內的一種電流，此時二極管處于導通狀態，電流可以正常通過。在正常工作范圍內，二極管不會因正向電流而損壞，但過大的正向電流仍可能導致二極管過熱損壞，因此在實際應用中需要根據二極管的參數限制正向電流。反向電流則是在反向電壓作用下產生的電流，由于其大小相對較小，如果施加過高的反向電壓以獲取過大的反向電流，就可能導致二極管損壞。例如，在一些高電壓應用中，如果反向電壓超過二極管的耐壓值，可能會導致PN結擊穿，從而使二極管永久損壞。
三、二極管正向電流與反向電流的實際應用要點
在實際電路設計中，正向電流的大小可以根據需要進行調整。例如，在LED驅動電路中，需要較大的正向電流來驅動LED發光，此時可以選擇具有較高正向壓降的二極管型號，以滿足LED的亮度要求。而在一些信號處理電路中，由于負載所需電流較小，正向電流也相應較小，這時可以選擇正向壓降較小的二極管型號，以減少能量損耗并提高電路效率。
然而，需要注意的是，正向電流的調整必須在二極管的額定電流范圍內進行，否則可能會導致二極管過熱損壞。同時，對于反向電流，雖然其本身較小，但在一些高精度電路或低溫漂應用中，反向電流的大小可能會對電路性能產生影響。例如，在一些高精度的模擬電路中，微小的反向電流可能會引入噪聲或誤差，影響電路的測量精度。因此，在這些應用中，需要選擇具有低反向電流的二極管，并采取適當?shù)臏囟妊a(bǔ)償措施，以確保電路的穩定性和可靠性。
此外，在一些特殊應用中，如光伏電池陣列中的旁路二極管，反向電流的特性也需要特別關注。當光伏電池陣列中的某個電池受到陰影遮擋時，該電池可能會處于反向偏置狀態，產生反向電流。此時，旁路二極管可以提供一個低阻抗的路徑，使反向電流通過，從而保護電池不受損壞。但過大的反向電流可能會導致旁路二極管過熱損壞，因此在選擇旁路二極管時，需要綜合考慮其正向電流和反向電流特性，以及光伏電池陣列的工作環境和條件。
四、二極管正向電流與反向電流的總結
二極管的正向電流和反向電流是其兩個重要的電氣特性參數，它們在電路設計和應用中具有不同的作用和意義。正向電流決定了二極管在正常工作時的導通能力和功率輸出，而反向電流則反映了二極管的反向阻斷性能和單向?qū)щ娦?。在?shí)際應用中，我們需要根據電路的具體需求和工作環境，合理選擇二極管的型號，并采取適當?shù)拇胧﹣韮?yōu)化正向電流和反向電流的特性，以提高電路的性能和可靠性。
對于正向電流，應確保其在二極管的額定范圍內，并根據負載需求選擇合適的二極管型號。同時，注意散熱設計，防止二極管因過熱而損壞。對于反向電流，應選擇具有低反向電流的二極管，并在高溫或高精度應用中采取溫度補償措施，以減少反向電流對電路性能的影響。此外，在一些特殊應用中，如光伏電池陣列中的旁路二極管，還需要綜合考慮正向電流和反向電流的特性，以及電路的工作環境和條件，確保二極管能夠正常工作并保護電路不受損壞。
